防草除砂取水頭部

◎ 概述

       防草除砂取水頭部即鋸齒形側向流斜板取水頭部，型防草取水頭部即是前者的一部分(鋸齒形進水裝置或鋸齒形取水頭部)。本產品由中國市政工程西南設計院和樂山市自來水公司于一九八四年研制成功，同年九月通過國家鑒定，鑒定認為：設計新穎、方法正確、數據可靠，是一種新型的取水頭部，具有國內外先進水平。

◎ 原理

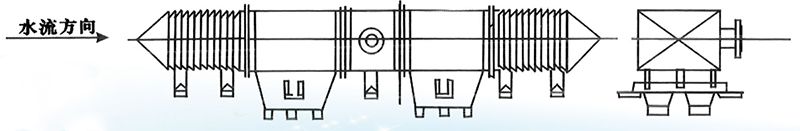

       鋸齒形側向流斜板取水頭部主要由鋸齒形和帶側向流斜板的砂斗等組成。前者主要根據背向開孔和產生運動“死點”等來實現高效防草；后者排砂斗能自動形成“懸浮砂層”，阻止或大大減弱水流干擾并巧妙地利用河流水流的天然能量，實現高效自動除砂。

 ◎ 效果

       防草(或漂浮物)效能好，除砂效能高，對于大于0.1毫米以上砂粒的平均去除率可達75%以上。

 ◎ 適用范圍

       J型取水頭部適用于需要防草的取水工程。如：草多砂少或砂較細即砂粒粒徑在0.1毫米以下的江河取水工程。JC型取水頭部適用于即需要防草，又需要除砂的江河。取水工特別適用于山區河流的程。

 ◎ 適用條件

       1、防草除了稻草、雜草和麥桿以外，還有樹枝、竹葉等漂浮物。

       2、除砂

        ①粒徑為0.1-1.0毫米以上的砂粒其含砂量一般小于5公斤/立方米；
        ②總含砂量一般小于105公斤/m立方米。

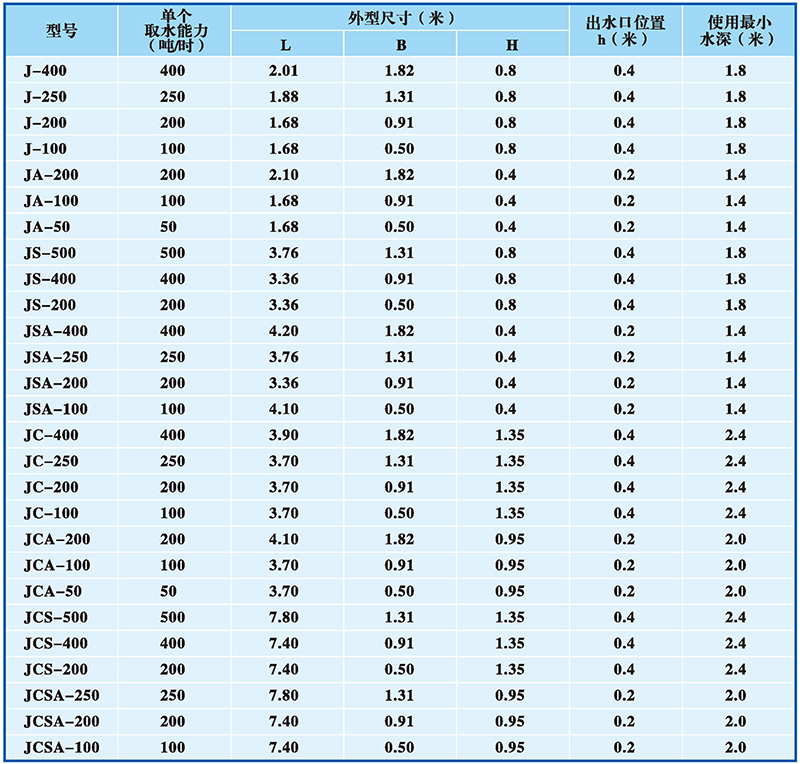

 ◎ J.JC系列取水頭主要技術參數表

注：

1.用戶可根據需要提出表內暫無的規格。
2.此表的數值可供用戶造型參考。
3.取水能力是指一臺頭部的取水能力，可以兩臺頭部并連使用。
4.使用最小水深是指用取水頭在取水期間河床距離水面的最小水深，可根據用戶的要求變動取水頭出水管方向。
